IOLAN SDSM ターミナルサーバー
V.92モデムが統合されたデバイスサーバー
- 1のソフトウェア選択RS232/422/485シリアル・インタフェース
- V.92モデムを内蔵したモデル - RJ11コネクター
- 10/100イーサネット
- 高度なセキュリティ機能
ダイヤルアップモデムで安全なシリアル・イーサネット接続を確立する優れた機能が搭載されています。小型でありながら高いパフォーマンスを誇り、充実したセキュリティ機能が搭載されているだけでなく、次世代プロトコルのIPv6に対応しています。遠隔地からIPネットワークを介して機器やコンソールを管理したり、データの取得とモニタリングが必要な場合に理想的なサーバーです。
IOLAN SDSMの特長：
- 87 MIPSの32ビットプロセッサによる高いスループット。タイミングを取るのが難しい機器の接続に理想的です。
- 搭載RJ11コネクターによって電話回線への安定したモデム接続
- TrueSerial™技術採用 シリアル機器とイーサネットの信頼性の高い接続を確立します。
- トラブルシューティングを容易にする、ネットワーク、シリアル・インタフェース用LEDランプ。
- プラグ&プレイ・インストール・ユーティリティーにより、IPネットワーク上の全てのIOLANの簡単設定。
- TruePort – PerleのCOM/TTYリダイレクトユーティリティ、TruePort搭載。Windows、Vista、Linux、Solaris、SCO、UNIX上のシリアルアプリケーションと通信できます。
- シリアルケーブル上の電源供給が別途電源の必要性を排除
- 次世代IP（IPv6）対応、投資効果とネットワークの互換性を高めます。
- 堅固な金属製筐体はコンパクトで防護性に優れ、卓上、壁、又はDINレールへの取付けが可能です。
- Javaブラウザを使用して、TelnetまたはSSHで遠隔地のシリアルコンソールポートにアクセス。

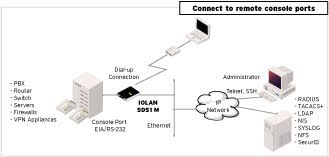

IOLAN SDS1Mデバイスサーバー図
セキュアシリアルコネクティヴィティ
IOLAN SDSM を使えば、管理者は、IP ネットワークを経由し、PBX、サーバー、ルーター、ネットワーク・ストレージ機器、セキュリティ機器など、リモートのシリアル・コンソール・ポートにセキュアにアクセスできるようになります。データはSecure Shell（SSH）、Secure SocketsLayer（SSL）など、標準的な暗号化により守られます。また、強力な認証機能により、確実に、正規ユーザのみにアクセスを与えます。認定されたユーザーによるアクセスは、RADIUS、TACACS+、LDAP、Kerberos、NISおよびRSAセキュリティのトークン信号のSecurlDなどのような認証ツールを使用して行われています。
暗号化技術を利用することにより、IOLANは、機密データが社内インターネット、または公共のインターネット上に送信される前に、クレジットカード読み取り機などのようなシリアルデバイスからそのデータを保護します。 同格の暗号化デバイスとの互換性を持つために、AES、3DES、RC4、RC2、およびCAST128のようなすべての主要暗号化サイファは完全にサポートされています。.
IPSecは、インターネットを介してリモートの私設網と安全に接続するために不可欠なプロトコルです。OSIモデルのネットワーク層でパケットが暗号化され、強力な認証機能も実装できます。ネットワーク内にさまざまなベンダーの装置がある場合に理想的で、用途に合わせて柔軟な方法で導入できます。
IOLAN Plug-ins
Perle IOLANデバイスサーバーをご利用になると、事実上、シリアルCOMポートのある装置であればどのような装置でも、直接接続していたときと同じように操作できます。Perle IOLANデバイスサーバー続したときに、万一ご希望どおり装置を操作できない場合は、Perleまでお問い合わせください。
Perle IOLANデバイスサーバーには、お客様がインストールできる「デバイスプラグイン」があります。これは、他のソリューションではネットワークに装置を接続できないときに使用します。技術的なご相談を無料で承っています。お気軽にお申し込みください。
高度なIPテクノロジー
次世代IP（IPｖ6）のサポートを備えたIOLAN 製品は、急速に発展しているスタンダードに対応するため、投資保護を提供しています。
アドレス方式IPv4と互換性のあるIPv6の必要性は、IPアドレスの追加が必要か否かによって決定されます。 3Gセルラー ネットワークの導入および発表により、インターネット上での新しいIPのアドレス可能なデバイスの膨大な流入に対応するためにロバスト手法が必要とされています。 実際、アメリカ合衆国国防総省は、2005年以降購入したすべての機器を2008年までに完全にIPv6対応にするように命じました。さらに、ルーターはもちろんのこと、Windows、Linux、Unix、およびSolarisなどのすべての主要オペレーティング システムにIPv6のサポートが内蔵されている必要があるのです。
したがって、エンドユーザーおよびインテグレーターにとって、IPv6規格に対応可能なネットワーク機器を選択することが重要になってきます。 すでにIPv6サポートが内蔵されたIOLAN製品は、シリアルとイーサネット接続技術では最も優れています。
弾力性、信頼性に優れたシリアル-イーサネット接続
IOLAN SDSMは、サーバーをテルネット、Rlogin、UDP、あるいはソケット式アプリケーションのTCPを経由してリモートデバイスに接続する疑似接続が可能です。サーバーのアプリケーションが一定のTTYまたはCOMポートにアクセスする必要が生じる際、それぞれのデバイスサーバーが内蔵されたPerleのTruePortソフトウェアは、暗号化またはクリアテキストモードにおいて、IPネットワークとPerleリモートデバイスサーバーの接続でCOMポート リダイレクトを実行します。
最大稼働時間を実現するPerleのデバイス マネージャーソフトウェアで行う多重配列の集中管理とマネージメント
静電気放電および電圧変化対策として、実際に企業が自信を持ってこのソリューションを使用するための強力な15Kv ESD保護回路での保護機能がすべてのIOLAN SDSMには装備されています。
業界随一のサポートおよび保証
すべてのPerle IOLAN SDSMに関するPerleの独自の生涯保証を含む業界で最も優れたサービスとサポートをお約束します。1976年以降、Perleは、お客様に最上級のパフォーマンス、順応性および品質を備えたネットワーク製品を提供してきました。
Software Features - IOLAN SDSM Device Server with integrated V.92 Modem
Serial Port Access
Connect directly using Telnet / SSH by port and IP address
Java-free browser access to remote serial console ports via Telnet and SSH
Multisession capability enables multiple users to access ports simultaneously *
Accessibility
In-band ( Ethernet ) and out-of-band ( dial-up modem ) support
IPV6 and IPV4 addressing support
Availability
Primary/Backup host functionality enables automatic connections to alternate host(s)
Security
SSH v1 and v2
PCI DSS Compliance: TLS v1.2, TLS v1.1, TLS v1.0, SSL v3.0, SSL v2.0
SSL Server and SSL client mode capability
SSL Peer authentication
SSH ciphers: AES-CTR, AES-GCM and ChaCha20-poly1305
SSL encryption: AES-GCM, key exchange ECDH-ECDSA, HMAC SHA256, SHA384
Encryption: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)
Hashing Algorithms: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96
Key exchange: RSA, EDH-RSA, EDH-DSS, ADH
X.509 Certificate verification: RSA, DSA
Certificate authority (CA) list
Local database
RADIUS Authentication, Authorization and Accounting
TACACS+ Authentication, Authorization and Accounting
LDAP, NIS, Kerberos Authentication
RSA SecureID-agent or via RADIUS Authentication
SNMP v3 Authentication and Encryption support
IP Address filtering
Disable unused daemons
Active Directory via LDAP
Terminal Server
Telnet
SSH v1 and v2
Rlogin
Auto session login
LPD, RCP printer
MOTD - Message of the day
Serial machine to Ethernet
Raw serial data over TCP/IP
Raw serial data over UDP
Virtual modem simulates a modem connection - assign IP address by AT phone number
Virtual modem data can be sent over the Ethernet link with or without SSL encryption
TruePort com/tty redirector for serial based applications on Windows, Linux, Solaris, SCO, HP UX, NCR UNIX and AIX. For a complete list of all the latest drivers click here
TrueSerial packet technology provides the most authentic serial connections across Ethernet ensuring serial protocol integrity
RFC 2217 standard for transport of serial data and RS232 control signals
Customizable or fixed serial baud rates
Console Management
Local port buffer viewing - 256K bytes per port
External port buffering via NFS, encrypted NFS and Syslog
Event notification
Remote Access
Dial, direct serial
PPP, PAP/CHAP, SLIP
HTTP tunneling enables firewall-safe access to remote serial devices across the internet
Automatic DNS Update
Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support , users on the Internet can access the device server by name without having to know its IP address. See Automatic DNS update support for details
Microsoft L2TP/IPSEC VPN client ( native to Windows XP)
Microsoft IPSEC VPN Client ( native to Windows Vista )
Cisco routers with IPSEC VPN feature set
Perle IOLAN SDS/STS and SCS models
OA&M ( Operations, Administration and Management )
SNMP V3 - read and write, Perle MIB
Syslog
Perle Device Manager - Windows based utility for large scale deployments
Configurable default configuration
Set a Personalized Factory Default for your IOLANs
Protocols
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, L2TP/IPSec, CIDR, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP
Hardware Specifications
CPU
Processor
MPC852T, 66 Mhz, 87 MIPS
Memory
RAM
32 MB
Flash
8 MB
Interface Ports
Number of Serial Ports
1
Serial Port Interface
Software selectable EIA-232/422/485 on RJ45
Modem Port
RJ11 connector, V.92/V.90 standard
Sun / Solaris
Sun / Oracle ‘Solaris' Safe - no break signal
sent during power cycle causing costly server re-boots or downtime
Serial Port Speeds
50bps to 230Kbps with customizable baud rate support
Data Bits
Configurable for 5,6,7 or 8-bit protocol support
Use TruePort to transparently pass 9-bit serial data
Parity
Odd, Even, Mark, Space, None
Flow Control
Hardware, Software, Both, None
Serial Port Protection
15Kv Electrostatic Discharge Protection (ESD)
Local Console Ports
RS232 on Serial Port
Network
- 10-base T / 100-base TX Ethernet RJ45
- Software selectable Ethernet speed 10/100 Auto
- Software selectable Half/Full/Auto duplex
Ethernet Isolation
1.5Kv Magnetic Isolation
Power
Power Supply
120 V AC (USA), 230V AC (International) Wall Power Adaptor included
Power Supply Options
- Power via External power 9-30v DC,
- 4.8 Watts uses standard 5.5mm x 9.5mm x 2.1mm barrel socket,
- Power IN over serial cable
Nominal Input Voltage
12v DC
Input Voltage Range
9-30v DC
Power External Device via Serial Port
+5v DC regulated, 1W max
Typical Power Consumption
@ 12v DC (Watts)
1.7
(does not include power for devices connected to serial port)
Indicators
LEDs
- Power/Ready
- Network Link
- Network Link Activity
- Serial: Transmit and Receive data per port
Environmental Specifications
Heat Output (BTU/HR)
5.8
MTBF (Hours)
414,649 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Operating Temperature
0°C to 55°C, 32°F to 131°F
Storage Temperature
-40°C to 66°C, -40°F to 150°F
Humidity
5 to 95% (non condensing) for both storage and operation.
Case
SECC Zinc plated sheet metal (1 mm)
Ingress Protection Rating
IP40
Mounting
Wall or Panel mounting, DIN Rail mounting kit optional
Weight and Dimensions
Weight
0.23 Kg (0.5 lbs)
Dimensions
not including mounting tabs
91 x 64 x 24 (mm), 3.6 x 2.5 x 0.92 (in)
Dimensions
includes mounting tabs
91 x 89 x 24 (mm), 3.6 x 3.5 x 0.92 (in)
Packaging
Shipping Dimensions
25.5 x 16.5 x 6.5 (cm), 10 x 6.5 x 2.6 (in)
Shipping weight
0.75 Kg including Power Adaptor
Regulatory Approvals
Emissions
- FCC Part 15, Subpart B, Class A
- CFR47:2003, Chapter 1, Part 15 Subpart B,(USA) Class A
- ICES-003, Issue 4, February 2004 (Canada)
- CISPR 32:2015/EN 55032:2015 (Class A)
- EN55011 (CISPR11)
- EN61000-3-2 : 2010, Limits for Harmonic Current Emissions
- EN61000-3-3 : 2010, Limits of Voltage Fluctuations and Flicker
Immunity
- CISPR 24:2010/EN 55024:2010
- EN61000-4-2: Electrostatic Discharge
- EN61000-4-3: RF Electromagnetic Field Modulated
- EN61000-4-4: Fast Transients
- EN61000-4-5: Surge
- EN61000-4-6: RF Continuous Conducted
- EN61000-4-8: Power-Frequency Magnetic Field
- EN61000-4-11: Voltage Dips and Voltage Interruptions
Safety
- IEC 60950-1(ed 2); am1, am2 and EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
- CAN/CSA-C22.2 No. 60950-1-03 and ANSI/UL 60950-1, First Edition April 1st 2003 (Recognized Component)
Other
- Reach, RoHS and WEEE Compliant
Directive 2011/65/EU restriction of the use of certain hazardous substances in electrical and electronic equipment and meets the following standard:: EN 50581:2012
- CCATS - G168387
- ECCN - 5A992
- HTSUS Number: 8517.62.0020
- Perle Limited Lifetime Warranty
Application Diagrams
TCP
生TCPソケットの使用
生TCPソケット接続は、シリアル-イーサネットアダプターまたはリモートのホスト（サーバー）から確立します。1対1の接続形態にすることも、複数の機器で共有する形にすることもできます。TCPセッションは、TCPサーバーアプリケーションまたはPerle IOLANから起動します。
UDP
生UDPソケットの使用
UDP接続用機器を使用する場合は、Perle IOLANがシリアル機器からのデータをUDPパケットに変換します。1対1型、または複数の機器で共有する接続形態にすることができます。
コンソールの制御
コンソールの制御
ルータやスイッチなどのリモートコンソールにアクセスするときは、これらのRS232ポートに、インバンド方式（制御用とデータ用の通信路が同じ）のリバースTelnet（SSH）か、アウトオブバンド方式（制御用とデータ用の通信路を分ける）のダイヤルアップで安全に接続できます。Perle IOLANシリーズには、モデムが内蔵されているモデルもあります。
COM/TTY
シリアル接続用アプリケーションとCOM/TTYポートドライバの接続
PerleのTruePortソフトウェアを仮想COMポートとして使用するネットワークサーバーやワークステーションに、シリアルポートから接続できます。セッションは、Perle IOLANかTruePortソフトウェアから起動します。
トンネリング
2台のシリアル機器間のシリアルトンネリング
2台のIOLANを使用し、イーサネットを介して2つのシリアルポートを接続します。両方のIOLANのシリアルポートをシリアルトンネリング用に設定する必要があります。通常、片方をトンネルサーバー、もう片方をトンネルクライアントにします。
仮想モデム
仮想モデム
シリアル-イーサネットアダプターでモデム接続をシミュレートします。モデムでIOLANに接続すると、仮想モデム用シリアルポートが設定されている別のIOLAN、またはTCPアプリケーションを実行しているホストとのTCP接続が開始されます。
注文情報を表示するには製品番号をクリックしてください
製品画像
製品説明
電源コードとパーツ番号
IOLAN SDS1 M Secure Device Server: 1 x RJ45 connector with software selectable RS232/422/485 interface, one integrated V.92/V.90 data modem, 10/100 Ethernet, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD
Related Accessories
Accessory Image
Accessory Description
Part No.
DBA0010 - RJ-45F to DB-25F crossover (DTE) adapter #1100220-10 for console port. View Pinout
DBA0011 - RJ-45F to DB-25M crossover (DTE) adapter #1100230-10 for console ports. View Pinout
DBA0020 - RJ-45F to DB-9F crossover (DTE) adapter #1100240-10 for console ports. View Pinout
DBA0021 - RJ-45F to DB-9M crossover (DTE) adapter #1100250-10 for console ports. View Pinout
IOLAN Starter Kit (8-wire): 1x RJ-45 to DB-25 DTE Male adapter, 1x RJ-45 to DB-25 DCE Male adapter, 1x RJ-45 to DB-25 DTE Female adapter, 1x RJ-45 to DB-9 Male DTE adapter, 1x RJ-45 to DB-9 Female DTE adapter and 1x RJ45M-RJ45F Sun/Cisco crossover adapter
DIN Rail Mounting Kit for 1 or 2 port IOLAN DS, TS, SDS, and eR-S1110 Ethernet Repeater
DBA0031 8pck - 8 pack of #04030080 IOLAN-RJ45M to RJ45F Sun/Cisco crossover adapter. View Pinout
DBA0020 8pck - 8 pack of #04006970 IOLAN-RJ45F to DB9F (DTE) crossover adapter. View Pinout
DBA0021 8pck - 8 pack of #04006980 IOLAN-RJ45F to DB9M (DTE) crossover adapter. View Pinout
DBA0013 8pck - 8 pack of #04006990 IOLAN-RJ45F to DB25M Straight-thru adapter for modems. View Pinout
